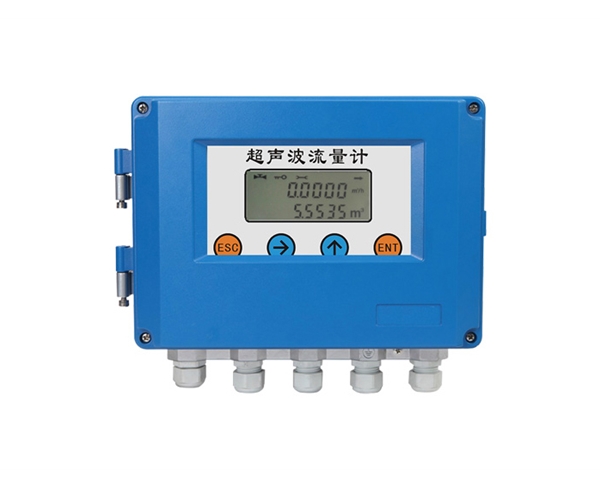

名稱：雙聲道電池供電超聲波流量計
詳細信息
產 品 特 點
? 電池供電/大口徑/多聲路。
? 專為防止異常斷電設計，特別適用于無電源城市供水野外管網。
? 采用先進的低電壓、多脈沖、平衡差分發射接收技術，具有流量測量準確度高、穩定性好、抗干擾能力強、流態適應性好。
? 配接PT1000 溫度傳感器，可實現熱量積算。
產 品 原 理
1、內置高能鋰電池，微功耗設計，可連續工作5年以上，無需外接電源。
2、現場在線安裝，帶壓開孔，無需截流停水，降低綜合管理成本。
3、滿足城市供水管網分區計量需求，適用多種工業現場。
4、采用超聲波傳播時間差原理，無機械轉動部件，無磨損，運行穩定可靠。
5、采用低電壓、多脈沖、平衡差分發射接收技術，測量精度高。
6、自診斷功能，出現異常情況時，提示錯誤信息，確保安全運行。
7、采用優質換能器，信號穩定，靈敏度高。
8、低始動流量，高準確度，實現雙向測量。
9、抗干擾設計，變頻器環境正常工作。
典 型 應 用
廣泛應用于石油、化工、冶金、電力、給排水等領域。
性 能 參 數
|
項目 |
性能參數 |
|
準 確 度 |
0.5 級、1.0 級 |
|
流速范圍 |
0 ～ ±30 m/s |
|
管徑范圍 |
DN50 ～ DN1600 mm |
|
測量原理 |
超聲波傳播時間差原理 |
|
測量周期 |
1.0秒 |
|
適用介質 |
水及其它均質液體，并充滿被測管道 |
|
顯 示 器 |
2行液晶顯示器，累積流量、瞬時流量同屏顯示 |
|
顯示內容 |
正累積量、負累積量、瞬時流量、瞬時流速、運行時間、錯誤代碼、信號強度、信號質量、工作電壓、歷史數據等 |
|
最大計量 |
正累積量：10^9，負累積量、累積熱量：10^8 |
|
操 作 |
4位輕觸按鍵 |
|
防護等級 |
主機：IP65 傳感器：IP68 |
|
傳 感 器 |
安裝形式：插入式
承受壓力：≤1.6 MPa |
|
數據通訊 |
接口RS485、RS232（可選）、M-BUS（可選）
協議：MODBUS、CJ/T188、GB/T26831、EN13757 |
|
輸入接口 |
2 路高精度4-20mA 模擬信號
2 路高精度Pt1000 熱電阻信號 |
|
輸出接口 |
1 路光電隔離4-20mA 電流環
1 路光電隔離開關量 |
|
數據記錄 |
具有數據存儲功能，可查閱本日、過去64 天、本月、過去48 月的歷史數據 |
|
工作溫度 |
主 機：-30℃ ～ 70℃
傳感器：-30℃ ～ 120℃ |
|
電 源 |
交流85～264V（雙聲道）、直流12～40V、內置鋰電池可連續工作6年以上，無需外接電源，適合各種無電源場合的計量需求（同時支持外接） |
|
功 耗 |
≤4mW 微功耗設計 |
|
外形尺寸 |
285x208x97mm |
|
主機重量 |
3.7Kg |

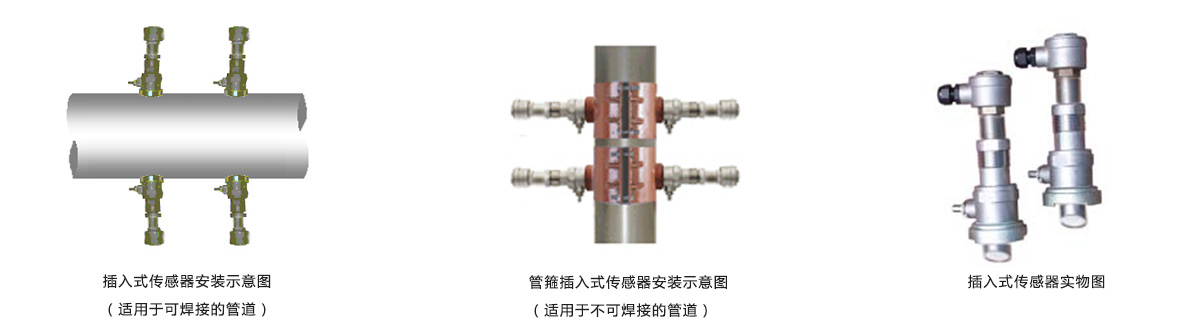

安 裝 示 意 圖
