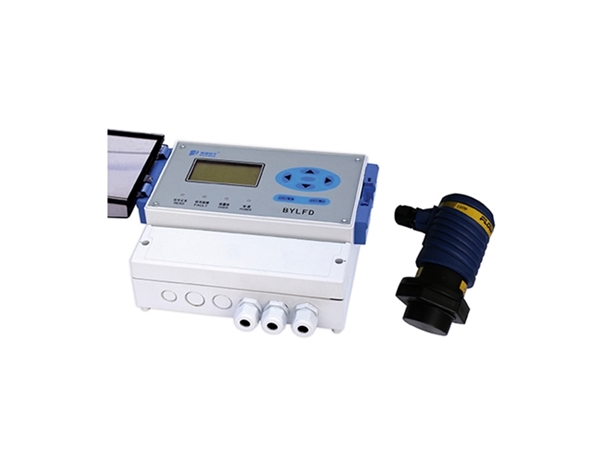

名稱：非滿管超聲波流量計
詳細信息
產 品 特 點
? 流速測量采用外夾式、插入式和內置式三種安裝方式。適用于市政污水、工廠污水等封閉管道。液位傳感器為管道頂部安裝或內置式安裝。
? 4～20mA、RS232/485接口等多種輸出方式。
? 非線性軟件校正，可保證測量精度。
? 內置流量日、月、年累計器。
? 整機操作簡單、界面友好親切。
? 滿管 / 非滿管均可測量。
原 理：速 度-面 積 式
流速采用多普勒原理測量：
管道內任何流動的液體都存在著不連續的擾動，這些不連續的擾動可以是懸浮的固體顆?；驓馀?，或由于流體擾動而引起的界面。這種擾動使反射的超聲波產生多普勒頻移Δf，多普勒頻移Δf是流速的線性函數。通過測量多普勒頻移Δ,即可測量管道內的流速，即v∝Δf。
面積S是通過超聲波液位計測出液面高度h，并據此計算得出。
S是管道內流體的液位h及管道內徑D的函數，即S=f(D?h)
則非滿管管內液體流量為Q=V?S。
典 型 應 用
市政污水、工業污水、城市排水管道、工廠排放口等封閉管道內流量的測量與監測。
性 能 參 數
項 目
性能參數
準 確 度
±2%FS
重 復 性
±0.5%
管 道 內 徑
150mm～3000mm
量 程 范 圍
流速
0.3～6.0m/s
液位
0～3m
顯 示
中英文顯示 5行×10個漢字 （5行×20字符）
溫 度
主 機
-20℃～50℃
傳感器
-20℃～70℃
電 源
85～265VAC
輸 出
4～20mA、帶負載能力0～600Ω，RS232/485接口
傳感器電纜長度
6m，可選最長299m
傳感器防爆等級
ExibⅡBT4
防 護 等 級
IP67
外 殼
ABS塑料240×185×120（原裝進口）
重 量
1.88Kg

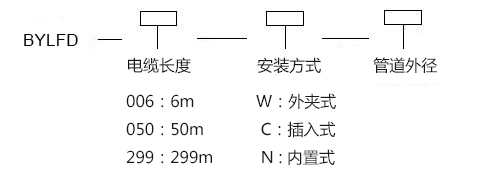

選 型 代 碼

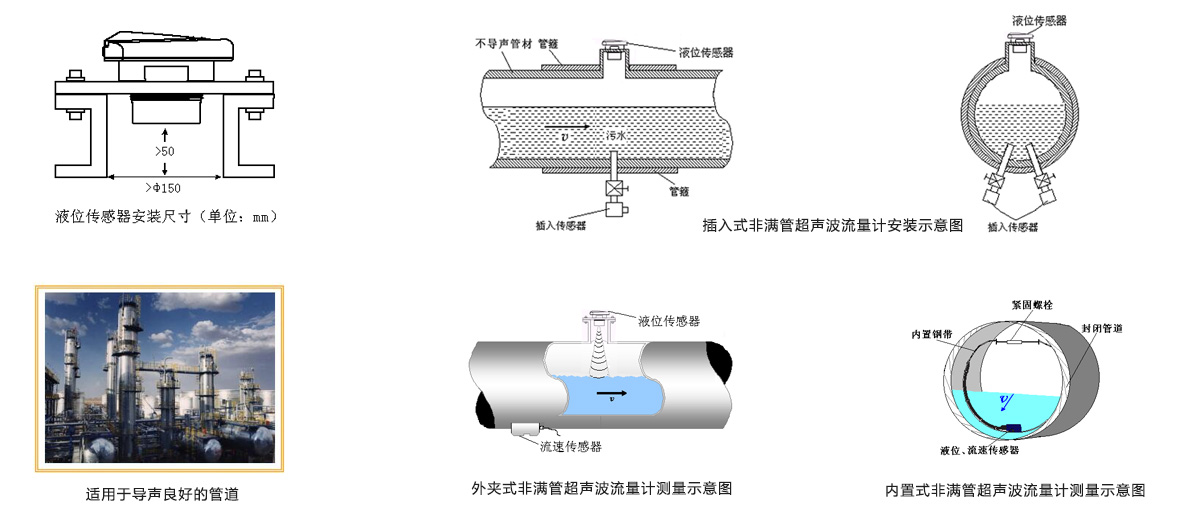

安 裝 示 意 圖
