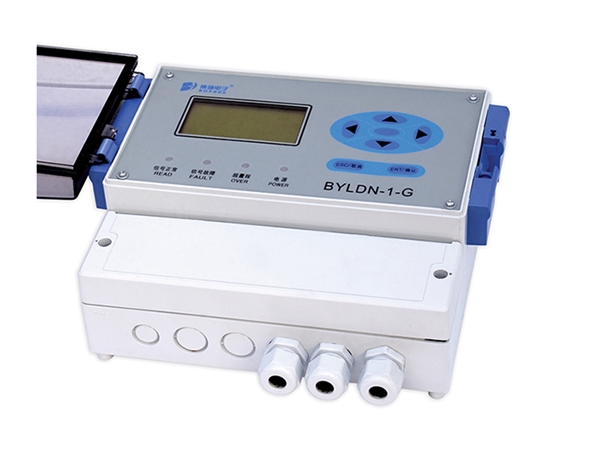

名稱：多普勒超聲波流量計
詳細信息
產 品 特 點
? 既可測量污濁的液體，也可測量純凈液體。
? 創(chuàng )造性解決了變頻器干擾問題。
? 非接觸式流量計，外夾或插入式安裝，不需停流或截斷管線。
? 非常容易解決超大管徑、厚管壁、水泥內襯等其他超聲波流量計無法解決的應用問題。
? 解決了水泥管、鑄鐵、玻璃鋼等不導聲管道的流量測量問題。
? 具有防非操作人員誤動的密碼鎖保護功能。
? 整機操作簡單、中/英文雙語切換、界面友好親切。
產 品 原 理
管道內任何流動的液體都存在著不連續的擾動，這些不連續的擾動可以是懸浮的固體顆?；驓馀?，或由于流體擾動而引起的界面。這種擾動使反射的超聲波產生頻移Δf，頻移Δf是流速的線性函數。通過測量頻移Δf， 即可測量管道內的流速，進而計算出流量。
典 型 應 用
污水、原水、循環水、紙漿、礦漿、泥漿、原油及酸堿液、化學原料、海水等。
性 能 參 數
項 目
性能參數
主
機
顯 示
l 采用菜單式提示，可顯示瞬時流量、累計流量、流速等信息
l 中/英文顯示 5行×10個漢字（5行×20字符），具有國內同類儀表中信息量較大的顯示窗口
信 號
輸 出
電流信號：4-20mA、帶負載能力0~600Ω
繼電器輸出：可設置上、下限報警
數據接口：標準RS-232C或RS-485
數據記錄與
回放功能
l 內置數據記錄功能，可存貯65072個數據記錄
l 數據回放功能
具有年、月、日流量累積功能，可記錄前5年、前12月、前31日和本年、本月、本日的累積流量
傳感器
安裝
方式
外縛式
插入式（適用于管徑DN150以上的管道）
電纜長度
6m，可選最長299m
防爆等級
ExibⅡBT4
溫 度
主機
-20℃~50℃
傳感器
-40℃~82℃; 高溫傳感器：-40℃~150℃
管道情況
管材
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥、硬質金屬塑料等，允許有襯里
直管段
傳感器安裝點最好滿足：上游≥10D，下游≥5D，距泵出口≥30D（D是指管徑）
管 徑
25mm～3000mm（內徑）
量程范圍
0.3 m/s ～6.0m/s、0.5 m/s ～10.0m/s
準 確 度
±1%、±2%
重復性
±0.5%
電 源
AC85～265V均可工作，適合電源電壓惡劣場合
防護等級
IP67
外殼尺寸
ABS塑料240×185×120（mm）（原裝進口）
重 量
1.88Kg
☉Windows風格圖形界面專用軟件，可將數據下載到計算機中
☉可顯示瞬時流量—時間曲線波形，給管理人員分析數據提供有力工具

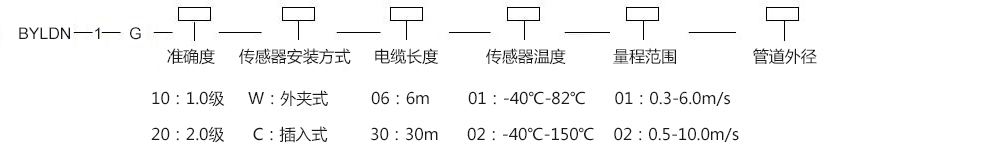

選 型 代 碼

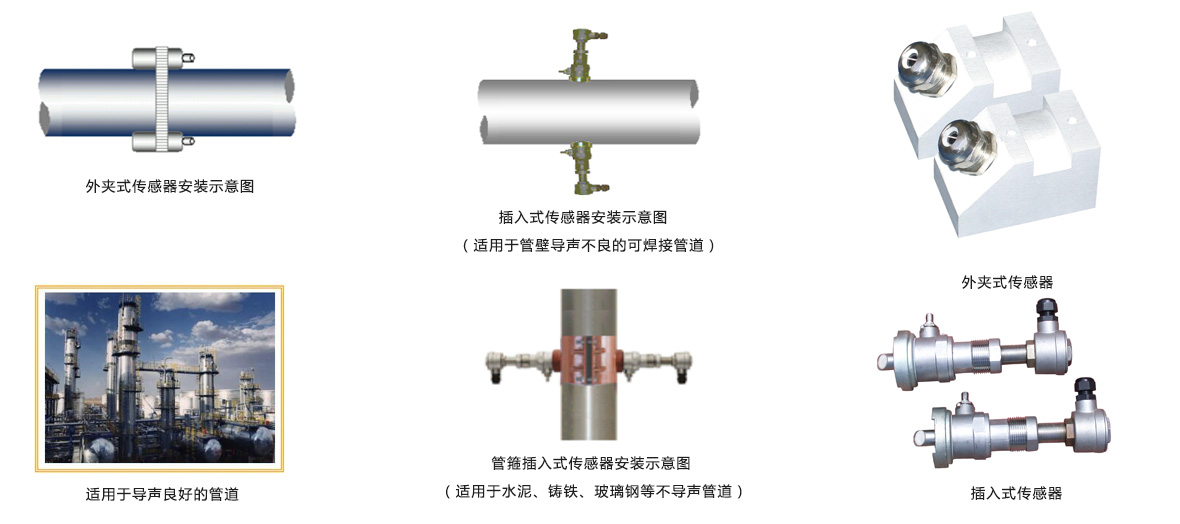

安 裝 示 意 圖
