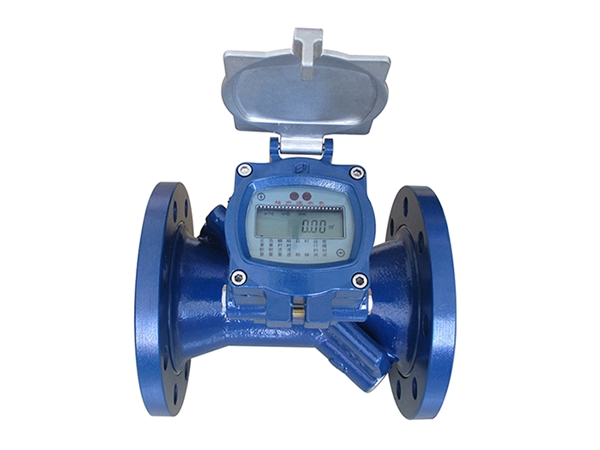

名稱：BYW型單聲道超聲波水表
詳細信息
產 品 特 點
? BYW系列超聲波水表，專為城市供水管道設計，與傳統機械水表相比具有準確度更高，始動流量更低，動態范圍更大等優點，可極大的降低供水產銷差率。
? 無阻流器件，無壓力損失，無機械傳動部件，一節電池可用6-10年，既節能又有超長壽命。
? 采用專利技術的神奇防護表蓋，使水表免遭陽光直曬和人為破壞。
? 結構緊湊、堅固耐用，適合惡劣環境使用。
? 可靠性高，維護量小，測量不受磁場干擾。
? 與我公司的4G無線傳輸模塊，可組成自來水管網或水資源管理系統，坐在辦公室便可一覽整個系統的供水情況。
? 4GRTU與水表一體化設計。
? 自適應超聲波處理電路，可在測量管道發生結垢、腐蝕后仍能穩定可靠工作。
? 獨特的紅外抄表功能，使抄表員在水表井口便可輕松抄表。
? 高密封，表體可浸入水中三米。

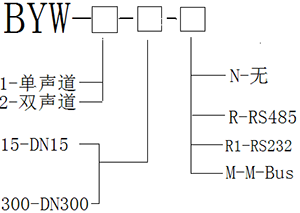

選 型 編 碼
性 能 參 數
項 目
性 能 參 數
測量介質
水、海水、酸堿液等較純凈的單相液體
額定壓力
1.6MPa
顯示方式
俯視、平視（可選）
累積流量
正、反雙向流量累積器
測量準確度
1級、2級
信號輸出
4～20mA電流環輸出、脈沖輸出（可選）
數據接口
RS485、RS232、M-BUS（可選）
顯示內容
累積流量、瞬時流量、運行時間、故障時間、日期、時鐘等
供電方式
高能鋰電池（可工作6年以上）、直流5～15V外接電源
數據存儲
前64個月/日的歷史數據
環境溫度
-25℃～55℃（表頭）
介質溫度
0．1℃～50℃
公稱直徑
DN15～DN300（長度與旋翼式或螺翼式水表相同）
防護等級
IP68

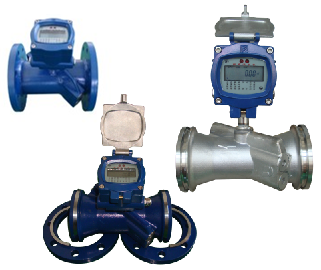

產 品 圖
|
流 量 范 圍 |
|
公稱直徑 |
Q3/Q1 |
Q2/Q1 |
始動流量 |
最小流量 |
分界流量 |
常用流量 |
過載流量 |
|
（mm） |
（m3/h） |
Q1(m3/h) |
Q2(m3/h) |
Q3(m3/h) |
Q4(m3/h) |
||
|
40 |
250 |
1.6 |
0.032 |
0.160 |
0.256 |
40.00 |
50.00 |
|
50 |
250 |
1.6 |
0.049 |
0.252 |
0.403 |
63.00 |
78.75 |
|
65 |
250 |
1.6 |
0.084 |
0.400 |
0.640 |
100.00 |
125.00 |
|
80 |
250 |
1.6 |
0.127 |
0.640 |
1.024 |
160.00 |
200.00 |
|
100 |
250 |
1.6 |
0.198 |
1.000 |
1.600 |
250.00 |
312.50 |
|
125 |
250 |
1.6 |
0.309 |
1.600 |
2.560 |
400.00 |
500.00 |
|
150 |
250 |
1.6 |
0.445 |
2.520 |
4.032 |
630.00 |
787.50 |
|
200 |
250 |
1.6 |
0.791 |
4.000 |
6.400 |
1000.00 |
1250.00 |
|
250 |
250 |
1.6 |
1.236 |
6.400 |
10.240 |
1600.00 |
2000.00 |
|
300 |
250 |
1.6 |
1.780 |
10.000 |
16.000 |
2500.00 |
3125.00 |

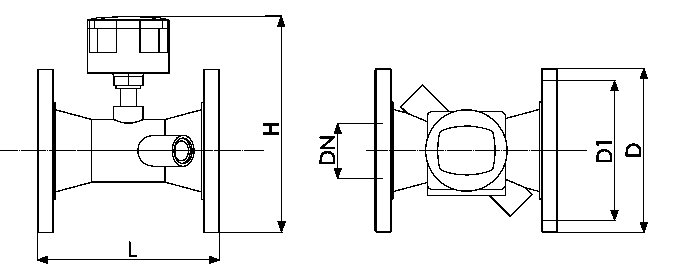

外 形 尺 寸
|
公稱直徑 |
L |
H |
D |
D1 |
n×d |
壓力等級 |
備 注 |
|
50 |
200 |
255 |
165 |
125 |
4×18 |
1.0MPa
1.6Mpa |
DN-公稱直徑
D -法蘭外徑
D1-法蘭連接孔
中心直徑
d-法蘭連接孔
直徑
數量 |
|
65 |
200 |
275 |
185 |
145 |
4×18 |
||
|
80 |
225 |
289 |
200 |
160 |
4×18 |
||
|
100 |
250 |
308 |
220 |
180 |
8×18 |
||
|
125 |
250 |
336 |
250 |
210 |
8×18 |
||
|
150 |
300 |
366 |
285 |
240 |
8×22 |
||
|
200 |
350 |
424 |
340 |
295 |
8×22 |
1.0MPa |
|
|
250 |
450 |
483 |
405 |
355 |
12×26 |
||
|
300 |
500 |
537 |
460 |
410 |
12×26 |
||
|
200 |
350 |
424 |
340 |
295 |
12×22 |
1.6MPa |
|
|
250 |
450 |
483 |
405 |
355 |
12×26 |
||
|
300 |
500 |
537 |
460 |
410 |
12×26 |
